         單相整流調壓器






        單相整流調壓器







    聯系人 : 嵇先生




    電話 : 021-37528292





    手機 : 13636400688




    傳真 : 021-37528292




    地址 : 上海市奉賢區南橋鎮新民港路175-16號


















         產品詳情

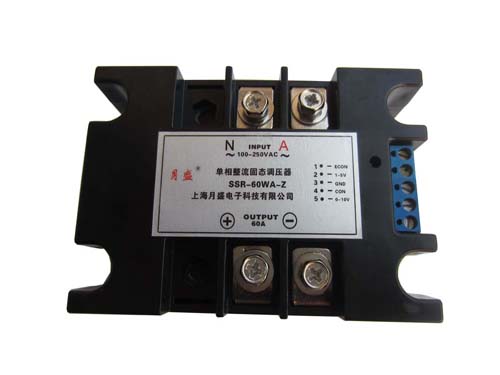

        單相整流調壓器
        一. 產品特點

          1. 本產品是將單相晶閘管主電路和移相觸發控制電路和整流二極管封裝在一起的多功能功率集成模塊
          2. 全波整流?？煽毓栎敵觯煽糠€定,壽命長等特點.
          3. 采用焊接式芯片，使帶負載能力達到最大

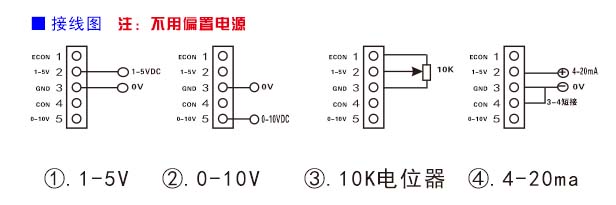

          4. 它能接受1-5V，4-20mA及手動10K電位器輸入。
          5. 外形長方型，環氧樹脂灌封(模塊)。
          6. 使用時需配適當散熱器，必要時加強迫風冷。
          7. 阻燃工程塑料外殼，采用黃銅散熱底板
          8. 用途:如直流電動機調速,可用來對直流負載控溫，調功，調壓,直流電機調速等設備
        二. 單相整流調壓器:
        型 號
        SSR-40WA-Z，SSR-60WA-Z，SSR-80WA-Z，
         SSR-100WA-Z，SSR-150WA-Z，SSR-200WA-Z
        輸
        入
        參
        數        		工作電壓/
        控制信號4-20ma,1-5V,10KΩ電位器
        控制電流4-20mA 輸出阻抗：250Ω
        手動電位器阻值10KΩ
        輸
        出
        參
        數        		負載電壓進220VAC出0-200VDC，進380VAC（雙火）出0-340VDC
        額定工作電流40A.60A.80A.100A.150A.200A
        通態壓降/
        最小導通電流50mA
        斷態漏電流小于10mA
        性
        能
        參
        數        		介質耐壓2500VAC，1分鐘
        絕緣電壓≥2500V
        絕緣電阻≥100MΩ
        工作溫度—35～75 ℃
        電源頻率50/60HZ
        散熱條件≥25A配散熱器,≥40A再加風扇強冷 選用YS-S系列散熱器
        負載電流安全系數阻性負載取2倍以上,感性負載取3倍以上
        外形尺寸105.0L×74.0W×33.0H
        重量280g

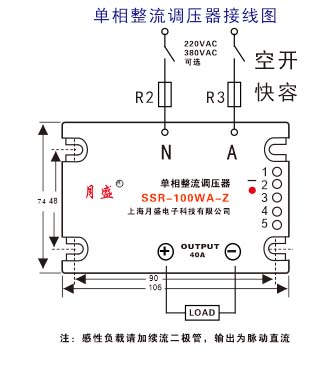

        三.單相整流調壓器外形尺寸和安裝接線圖:(單位:mm)

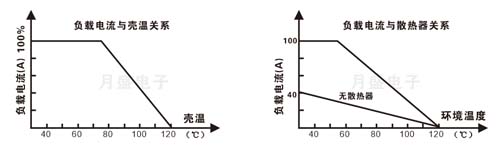

        溫度曲線圖:

        五. 固態繼電器產品選用注意事項:
          ● 選擇產品時，應根據負載的性質不同，在電流檔次上留有不同的余量。（阻性負載時,可按2-3倍負載電流選取。感性或容性負載時,可按3-5 倍負載電流選?。?。
          ● 根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。
          ● 感性負載時，應在輸出端并接壓敏電阻，以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配：240V檔時選430-470V，440V檔時選680-750V， 660V檔時選1100-1200V。
          ● 安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面均勻涂上一層導熱硅脂，最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。
          ● 當固態繼電器首次工作停機后，應趁其尚有余溫再緊固一下固定螺釘，以使固態繼電器底板和散熱器表面能夠緊密接觸，達到最佳散熱效果。
          ● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!!
          ● 注意負載端不要用萬用表來叛斷產品的好壞!
